| Модель |
Випробувальна машина UFIB-15 |
Випробувальна машина UFIB-25 | Випробувальна машина UFIB-50 | Випробувальна машина UFIB-100 | Випробувальна машина UFIB-250 |
Випробувальна машина UFIB-500 |
| Максимальне навантаження (розтяг-стиснення) |
± 15 кН |
± 25 кН | ± 50 кН | ± 100 кН | ± 250 кН |
± 500 кН |
| Точність по ISO 7500 |
Клас 0,5 |
|||||
| Вимірювання навантаження |
Високоефективний тензодатчик HBM або INTERFACE для статичних і динамічних випробувань. |
|||||
| Діапазон вимірювання |
1 % – 100 % від ємності датчика |
|||||
| Роздільна здатність |
5 цифр з плаваючою крапкою |
|||||
| Конструкція |
2-колонна |
|||||
| Рухома траверса |
Налаштування по висоті за допомогою бічних гідравлічних цилідрів. |
|||||
| Вільна горизонтальна зона (відстань між колонами) |
420 мм |
420 мм | 560 мм | 650 мм | 650 мм |
720 мм |
| Вільна вертикальна зона між стандартними захватами¹ |
0-540 мм |
0-500 мм | 0-800 мм | 0-950 мм | 0-950 мм |
0-950 мм |
| Максимальна вертикальна відстань між поршнем та датчиком навантаження |
800 мм |
800 мм | 1220 мм | 1570 мм | 1600 мм |
1650 мм |
| Вимірювання положення поршня |
Магнітострикційний датчик переміщення Роздільна здатність: 0,5 мкм |
|||||
| Відображення положення за допомогою ПЗ WinTest32 |
5 цифр (3 цілих 2 десяткових) |
|||||
| Хід поршня |
100 мм (± 50)² |
100 мм (± 50)² | 100 мм (± 50)² | 150 мм (± 75)² | 150 мм (± 75)² |
150 мм (± 75)² |
| Електроживлення |
З Фази 380 В, 50/60 Гц |
|||||
| Розміри рами 3 |
750 x 600 x 2100 мм |
750 x 600 x 2100 мм | 900 x 600 x 2500 мм | 1100 x 800 x 2800 мм | 1250 x 900 x 2900 мм |
1350 x 900 x 3200 мм |
| Маса |
680 кг |
720 кг | 980 кг | 1300 кг | 1600 кг |
1950 кг |

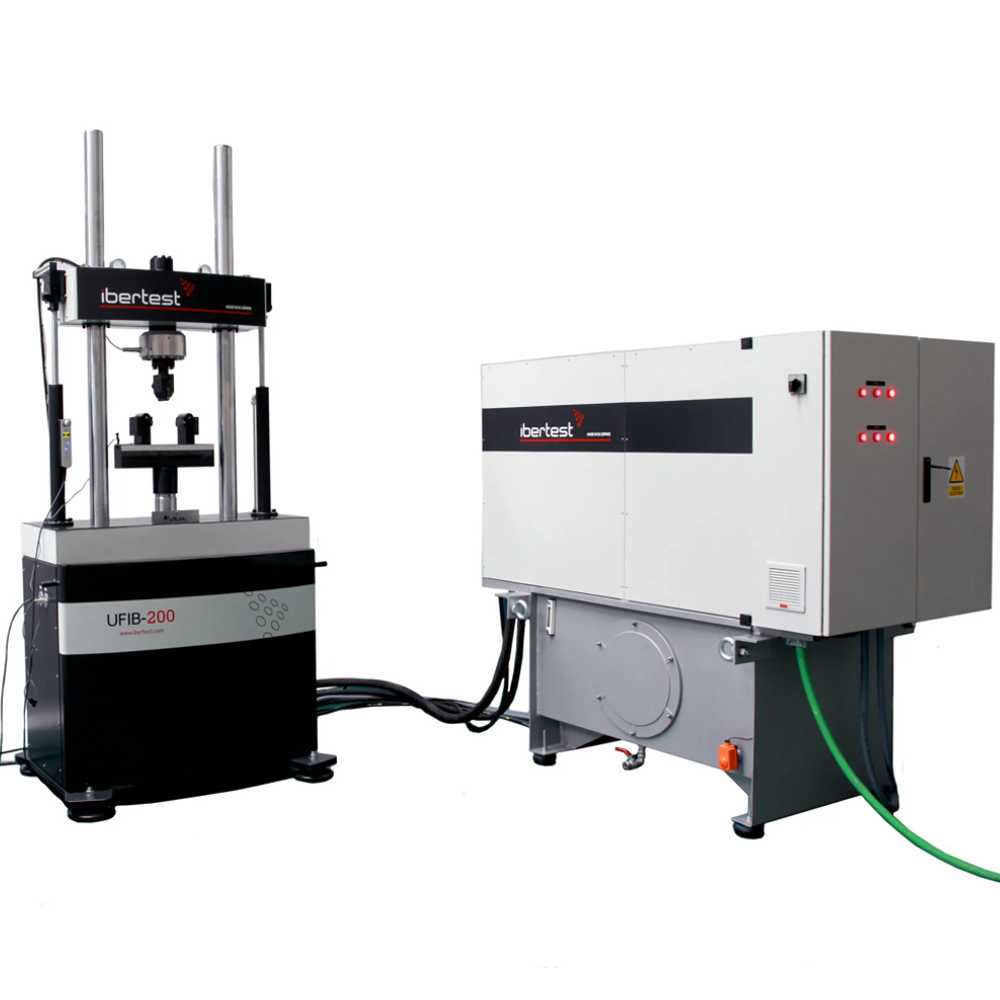

Динамічна випробувальна машина UFIB
Гідравлічна випробувальна машина UFIB для динамічних тестів виробництва компанії Ibertest забезпечує точність та надійність у динамічних випробуваннях. Серія UFIB може налаштовуватись відповідно до майже будь-якого розміру зразка для випробувань, жорсткості матеріалу та динамічних вимог. Машина UFIB може виконувати різні типи випробувань, такі як динамічне випробування на розтяг, динамічне випробування на стиск, динамічне випробування на стиск і розтяг з переміщенням через нуль. Ці випробування можна конфігурувати з фіксованою або рухомою верхньою траверсою, яка має привід за допомогою бічних гідравлічних циліндрів.
Випробувальна машина UFIB управляється модулем MD5 з контрольною частотою 5 кГц і можливістю встановлення до 8 синхронних каналів в одному пристрої. Машина для динамічних випробувань UFIB також дозволяє проводити статичні випробування з використанням відповідних пристроїв і аксесуарів.
Динамічна випробувальна рама забезпечує структурну опору з потрібними розмірами для розміщення тримачів, виготовлених відповідно до геометрії та розміру випробувальних зразків. Жорсткість рами розрахована таким чином, що гарантує відсутність резонансу під час динамічного випробування за будь-яких можливих умов.
Гідравлічний привід для динамічного випробування: розроблений відповідно до типу динамічного випробування, частоти та тривалості.
Гідравлічний блок для динамічних випробувань забезпечує необхідний потік при максимальному тиску. Оснащений високопродуктивними динамічними серво-клапанами для ефективного контролю параметрів тестування.
Динамічний тензодатчик має надзвичайно міцну конструкція для поглинання бічних навантажень і проведення вимірювань у режимі реального часу.
Будь-яка випробувальна машина IBERTEST підлягає численним перевіркам якості під час виробничого процесу. Лабораторія перевіряє ключові структурні компоненти та частини, гарантуючи високу якість та надійність обладнання. Усі машини виробництва IBERTEST проходять обов’язковий фінальний контроль якості, продуктивності та функціональності, а також калібрування в акредитованій ENAC (член ILAC) лабораторії.
Ключові особливості:
- Повна адаптація під задачу та вимоги до динамічного випробування
- Оснащена датчиками динамічного навантаження
- Повністю налаштовується відповідно до розмірів зразків, при цьому зберігає необхідні параметри жорсткості.
- Автоматична робота з серво-контролем швидкості тестування на міцність, амплітуду, частоту та деформацію.
- Може проводити випробування на динамічну втому
Стандарти:
- Випробування на розтяг відповідно до ISO 6892, ISO 1608, EN 10002-1 та ASTM E23.
- Випробування на стиск відповідно до ASTM D695
- Випробування на згин ASTM E290
- Тест NADCAP GE-S400
- Випробування на повзучість ASTM E 139
- Тест ASTM E190 на зварних швах
- Тестування високотемпературних матеріалів по EN 1002-5
- ASTM E 1012, Стандартна практика перевірки вирівнювання випробувальної рами та зразка під дією осьової сили розтягування та стискання
- BS 7270 Металеві матеріали. Контрольована осьова втома постійної амплітуди деформації. Випробування на втому NFA 03403 на низькій частоті
- Випробування на розтягнення та стиск композиту з керамічною матрицею.
